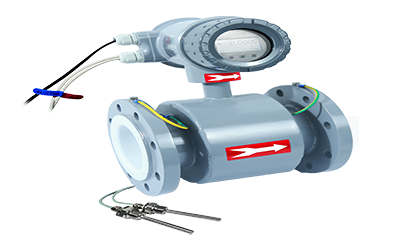

整體型電磁熱量表
YR-E系列電磁熱量表是我公司針對供熱采暖計量系統和中央空調冷/熱量計量系統自主研發的新一代產品，擁有自主知識產權。電磁熱量表由流量測量單元、熱量積算單元和配對溫度傳感器三部分組成。
產品詳情
產品特點
? 測量管內無阻力及活動部件，因此無壓力損失，是一種典型的節能儀表。
? 流量傳感器的感應信號是在整個充滿磁場的空間形成，它與管道截面上流速的平均值成正比，要求流量計上、下游的直管段相對其它類型的流量計短。
? 轉換器采用新穎的勵磁方式，功耗低，零點穩定，測量精度高，適于生產過程流量檢測和總量計量。流量測量范圍可達1：100。
? 具有電流、脈沖、紅外和RS485接口輸出。
? 具有流量上下限報警和故障報警功能。
? 可顯示累計熱量、累計流量、瞬時流量、流速、供水溫度、回水溫度、儀表地址等參數。
? 內有三級密碼設置功能，防止數據被隨意修改。
? 采用多行帶背光簡體中文顯示，參數設置方便、直觀。
? 具有自檢與自診斷功能，可靠性高。
主要用途
可用于中央空調系統冷/熱量計量和采暖市場供熱計量。
能量計量原理
該電磁熱量表是根據流量傳感器的流量信號和配對溫度傳感器檢測的供回水溫度信號，以及水流經的時間計算并顯示該系統所釋放或吸收的熱量。熱量以累計形式顯示，單位kWh，分辯力1kWh，最大顯示9位。
數學計算模型如下：
流量測量原理
流量傳感器是根據法拉第電磁感應定律工作的。
溫度測量原理
溫度傳感器采用的是精確配對的PT1000鉑電阻溫度傳感器，測量電路選用16位高精度AD模塊，保證溫度測量的分辨率達到0.01℃，精確度達到0.1℃。
