連載三十九｜源牌冰蓄冷技術設計與應用
2023-07-07
源牌蓄冰設備產品型號及技術參數規格表
納米導熱復合換熱管特殊的力學及傳熱學性能確保其可被制作成單層型、多層疊加型及圓形蓄冰盤管（裝置），以多樣化的結構形式滿足市場需求。在實際設計過程中，可根據設計條件委托我司進行非標產品選型。選型設計時主要考慮蓄冰容量、制冰融冰溫度、融冰速率、阻力匹配、安裝空間、吊裝及運輸條件等制約因素。本章節主要介紹源牌常用蓄冰盤管型號規格及其性能參數。
產品型號說明
源牌蓄冰盤管（裝置）的型號命名規則如下：
ITS I - S 200 D
? ? ? ? ?
?——源牌(RUNPAQ) 蓄冰盤管ICE-THERMAL STORAGE的縮寫；
?——融冰類型；
字母，I 表示內融冰；
字母，E 表示外融冰；
?——安裝形式：
字母，S 表示單層型；
字母，D表示重疊型；
字母，C 表示圓盤型；
?——蓄冰量
數字，單位：RTH；
?——箱體
無字母或數字，表示不帶箱體；
字母，D 表示帶箱體；
▲舉例：
ITSI-S910D表示單層型內融冰納米導熱復合盤管蓄冰裝置，其蓄冰量為910RTh。
ITSI-C828表示圓盤型內融冰納米導熱復合盤管，其蓄冰量為828RTh。
ITSE-D346表示重疊型外融冰納米導熱復合盤管，其蓄冰量為346RTh。
▲源牌蓄冰盤管的多規格、多類型、定制化以及安裝靈活等特點適用各種項目需求：

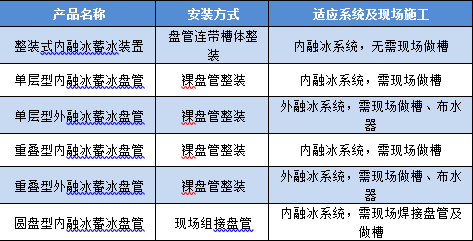

表8-源牌蓄冰盤管類型及安裝應用說明
根據現場需要，可采用疊加型盤管的單模塊作為單層型盤管使用；對于改造型項目，多因現場原設計吊裝口封堵，吊裝空間受限，源牌可提供上述六個系列盤管的現場焊接及施工。
產品標準參數表
針對不同類型的納米導熱復合蓄冰盤管，為保障其在系統中的健康運行，從蓄冰槽體建設、冰量監控及加速融冰措施等做如下響應，可根據不同項目需求進行選擇：

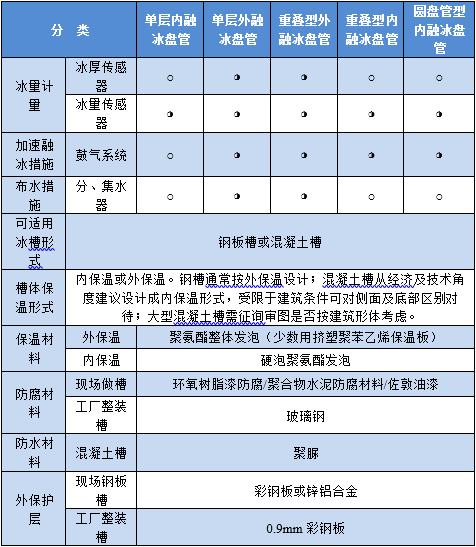

表9-蓄冰盤管（裝置）產品標準參數表
備注：○表示該功能不可選擇；?表示該功能可按需求選擇；
