連載三十七｜源牌冰蓄冷技術設計與應用
2023-06-23
深圳北站
本項目設計單位：深圳北站
項目概況
深圳北站位于深圳寶安區龍華二線拓展區的中部地區，東起民塘路，西至致遠中路，南起玉龍路，北至留仙大道，上跨新區大道，距離深圳市中心區9.3公里?？傉嫉孛娣e：58.65萬㎡，總建筑面積：40萬㎡，包括深圳北站站房及雨棚，深圳北站東西廣場，深圳北站東西附屬樓。西廣場冷站采用常規空調系統，東廣場冷站采用冰蓄冷技術，冰蓄冷系統設計系統尖峰冷負荷：6162RT，冷源配置1臺550RT常規主機和4臺900RT雙工況主機；55臺不完全動結式導熱復合盤管，單臺蓄冰量362RTH，分裝在3個鋼制蓄冰槽內，總蓄冰量19910RTh；冰蓄冷空調系統2010年施工調試試運行，2011年正式投入使用。
系統流程及設計參數
主要設備配置
系統運行情況比較
2017年6月與2018年6月分別對東廣場系統按常規供冷模式及冰蓄冷供冷模式進行運行能耗及電費測試比較，數據分析如下：
室外溫度比較

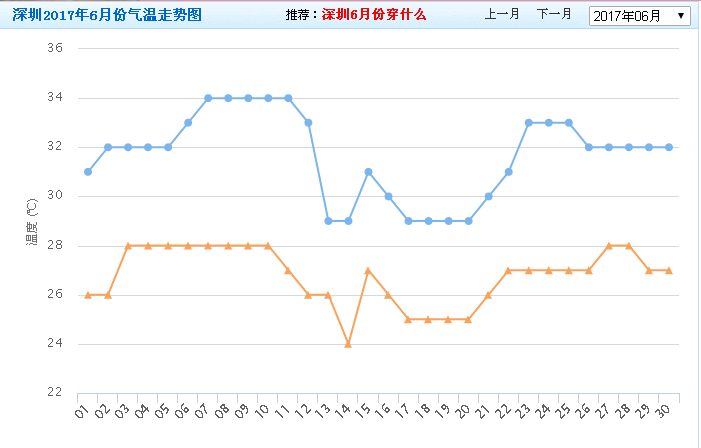

2017年室外氣溫變化曲線 2018年室外氣溫變化曲線
東廣場空調運行能耗及電費數據
